Blinkr - rozebrání zásuvky |
|
|
|
|
| |
Zdánlivá maličkost jakou je výměna blinkru se nechá udělat metodou "želez"
a nebo u toho trochu přemýšlet a udělat to tak - že vše zůstane v
originálu. Tu první možnost vynechám. U té druhé se zastavím trochu
podrobněji a využiji tohoto článku k |
upozornění na
další drobnosti které sice nejsou z kategorie zásadních ovšem právě o
detailu náš styl přeci je - no né
 |
 |
|

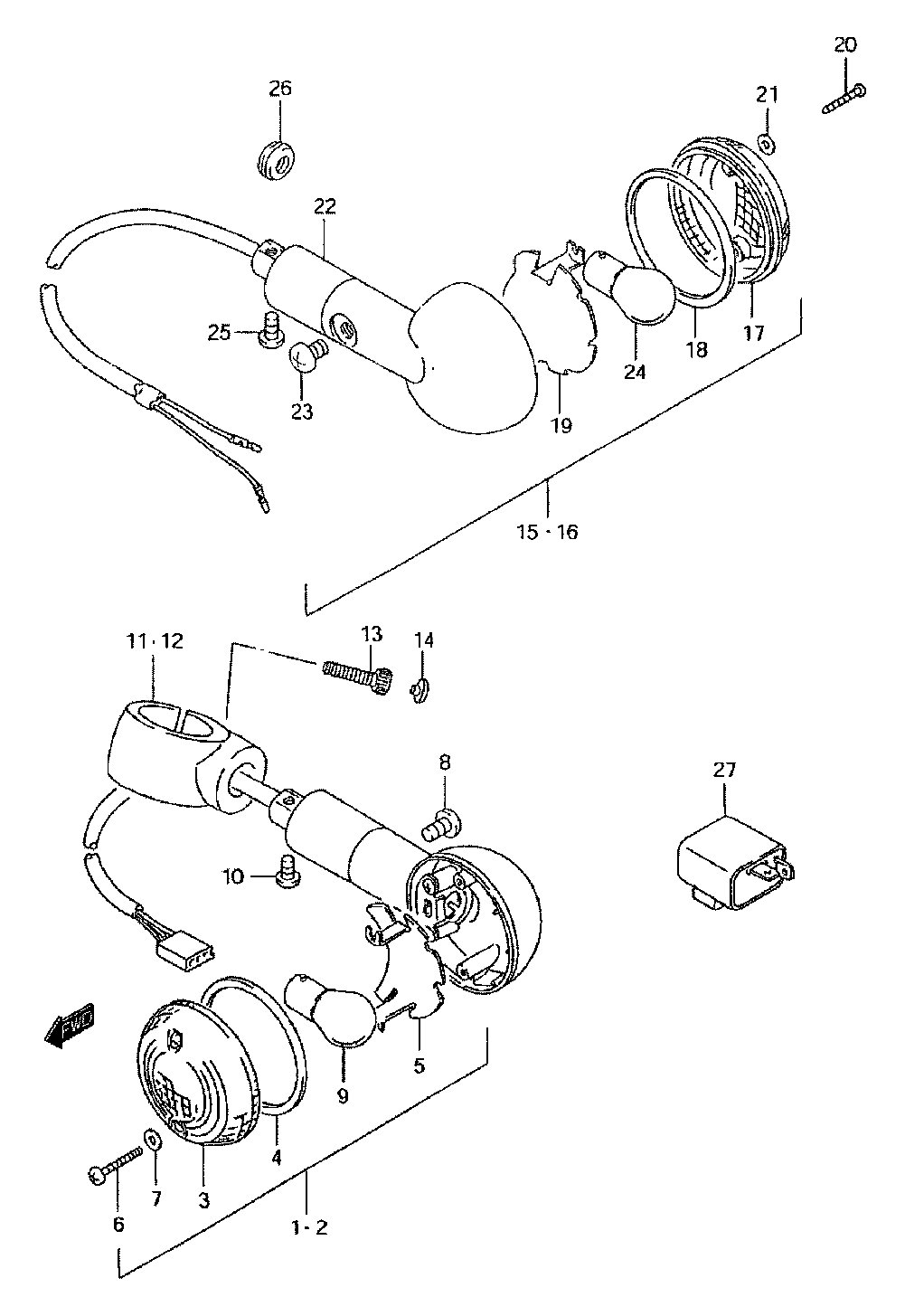

ilustrační foto |
|
| |
Možná je zbytečné pokud opět připomenu, že vše zde uvedené je sice popsáno
na stroji VS 1400 ovšem poznatky které se zde dočtete je možné aplikovat
na většině strojů nejen našeho stylu. |
| |
Pokud jste již někdy rozebírali blinkr pak
vám jistě neušlo, že se tato "maličkost" skládá z poměrně velkého množství |
|
|
|
důmyslně řešených detailů (toto se ovšem netýká
levných náhražek, které jsou řešeny méně propracovaně). |
|
Pokud jste se rozhodli vyměnit sklíčka v blinkrech, může nastat situace která je popsána
- zde -
Ovšem pokud potřebujete vyměnit celé tělo blinkru narazíte na
"překážku" v podobě zástrčky / zásuvky, kterou je blinkr zapojen do elektrické
instalace stroje. Jinými slovy - nepůjde vám vytáhnout kablík. Vzhledem k
tomu že jsme metodou "želez" (přestřižení kablíku a jeho opětovné
sletování) dopředu vyloučili řekněme si - jak se nechá u této zdánlivě |
|
nerozebíratelné zástrčky / zásuvky udělat poměrně jednoduše rozborka a sborka. |
 |
|
Dříve nežli začnete cokoli dělat vezměte
si tužku, papír a napište si polohu kablíků v zástrčce / zásuvce. To - že tento
komplet
může mít tři (US model foto č.1) případně dva (EU model
foto č.2) kablíky (vývody) nemusím jistě nikterak zdůrazňovat ovšem jejich správná pozice
je při zpětné
montáži opravdu velmi důležitá a tak je nutné si tento popis orientovat
vůči výřezu na boku zástrčky / zásuvky viz. foto č.1 červená
šipka. |
|
Vlastní kablíky které jsou v zástrčce /
zásuvce blinkrů mají kovový konektor viz. foto č.2 |
|
žlutá šipka, který je opatřen "jazýčkem"
(zelená šipka). Tento se díky předpětí (po zasunutí |

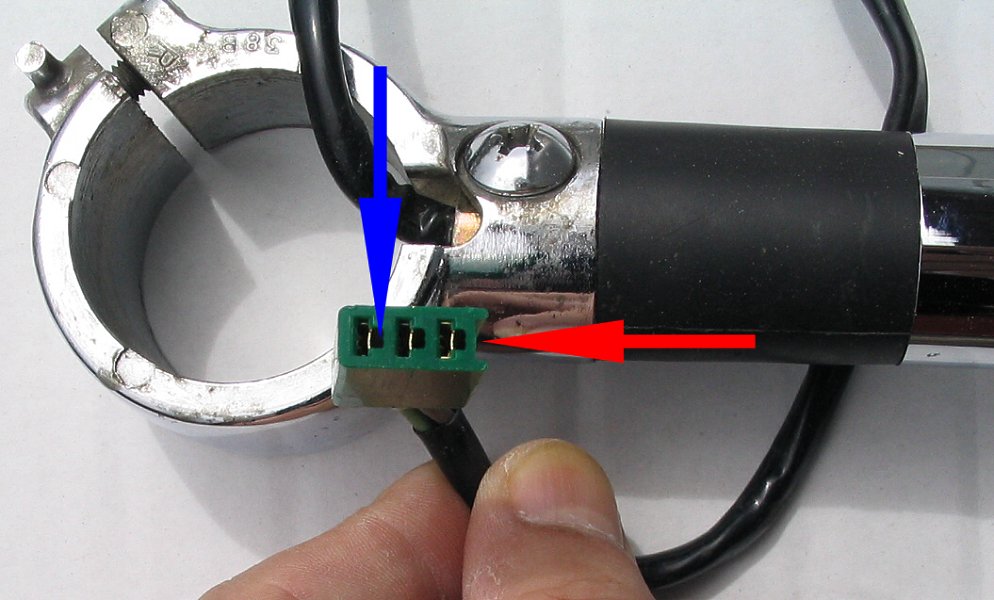

foto č.1 |
 |
do plastového obalu - hnědá šipka) sám zacvakne a vytvoří tak zdánlivě nerozebíratelný
spoj. Pokud tedy potřebujete kablíky z této plastové zástrčky / zásuvky demontovat
musíte "přemoci" předpětí "jazýčku" konektoru
(pojistku srovnat do roviny konektoru). Není to nic složitého pouze
k tomu budete potřebovat vhodný nástroj (velmi malý šroubovák případně
poslouží v konci rozklepaný 2,5 mm silný svářecí drát a podobně). Tento nástroj
zasunete v horní části zástrčky / zásuvky do užšího otvoru viz. foto č.1
modrá šipka a
jemným tlakem směrem dolu zatlačíte "jazýček" zpět do
konektoru viz. foto č.3. Poté volnému vytažení kablíku z
plastového obalu zásuvky / zástrčky již nic nebrání. Stejně
postupujeme u ostatních kablíků. |
|

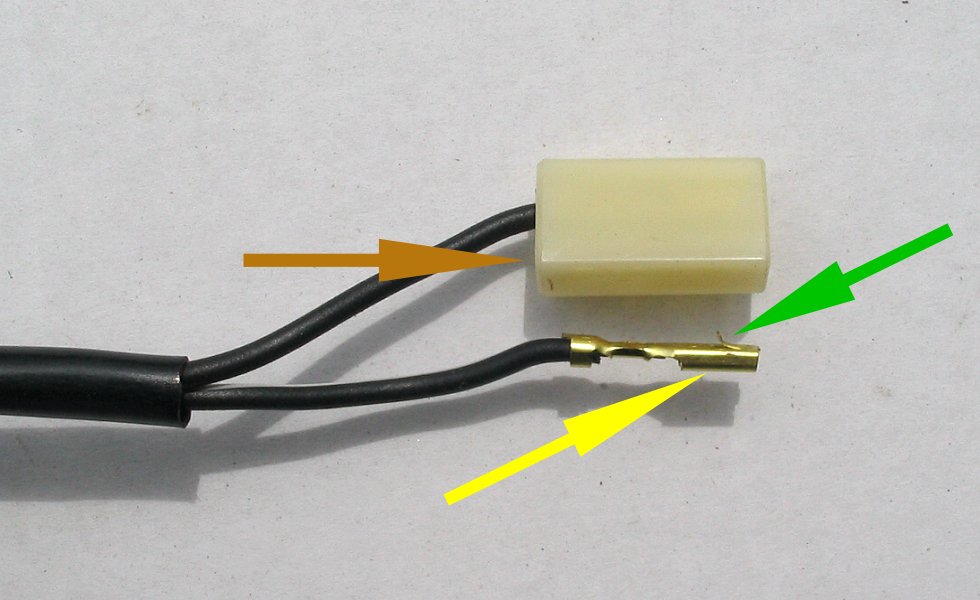

foto č.2 |
|
|
Před zpětnou montáží je nutné "jazýček"
konektoru opět vyhnout (viz. foto č.2
zelená šipka), tedy tak aby fungoval jako pojistka
proti nechtěnému vytažení. Opět to není nic složitého - jen to prosím
nedělejte v ruce. Velice snadno se vám totiž stane, že tuto pojistku
ulomíte a nebo ještě hůř - že vám poměrně ostrý nástroj skončí v prstech.
|
 |
|
Otočený konektor si položte na silnější
karton (aby pojistka ležela na kartonu) a tlakem na tento "jazýček"
velice snadno vymáčknete pojistku do kartonu (viz. foto č.4). Jednak jí neulomíte,
nepřeženete vyhnutí (předpětí) a hlavně si nevrazíte nástroj do prstů.
|
|
Jestliže máme pojistku dostatečně (ne
příliš a ne málo) vyhnutou (uděláno předpětí) pak |
foto č.3 |
 |
je již jen otázkou pár vteřin
zasunout kabel do správné pozice. Pokud jste postupovali správně mělo
by se při zasunutí ozvat cvaknutí pojistky a kablík nesmí jít
vytáhnout s plastového obalu. |
| Je mi jasné že pro
mnohé z vás bude tento článek částečně a nebo zcela zbytečný, avšak
mnozí se můžete dostat i do jiného problému. Jde o to, že US verze má
v blinkrech dvouvláknové žárovky 5 a 21W přičemž pětiwatové vlákno
slouží coby - obrysové světlo. Tato úprava je vcelku líbivá ovšem -
nemusí se líbit (dle našeho platného zákona ani nemůže)
technikům na STK. A tak se vám velice snadno může stát, že neprojdete
pouze kvůli této |
|

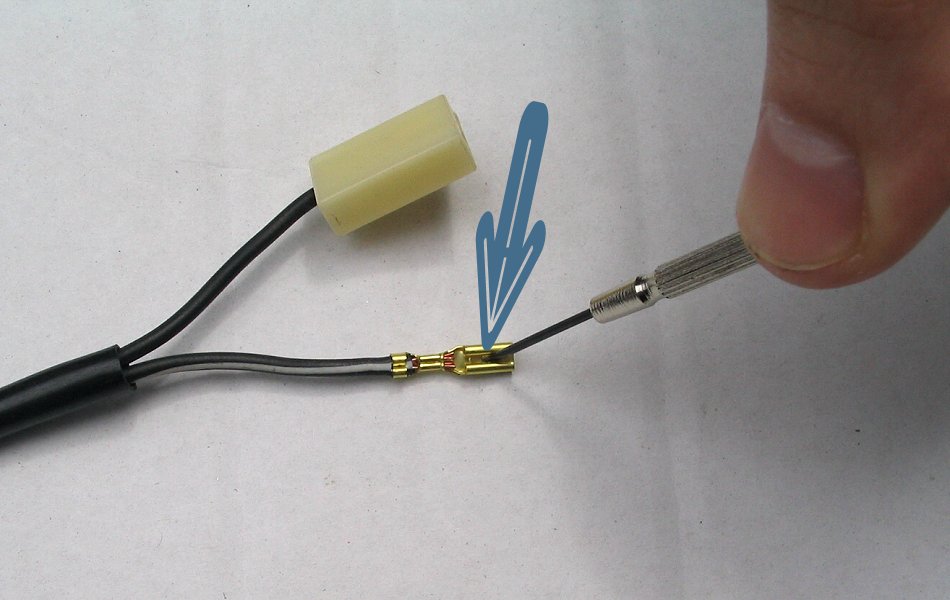

foto č.4 |
"maličkosti". Vzhledem k tomu co
jsem si zde ale řekli - nebudete muset běžet koupit nové |
|
|
jednovláknové žárovky případně stříhat a poté letovat
jednu "žílu" na přívodu k blinkru, ale postačí vám vytáhnout (postupem
který jsme si zde popsali) ten správný |
|
kablík ze zástrčky / zásuvky. |
|
|
|
|
