Virago XV 535 - nejde nastartovat

29.05.2012

     Popis závady :


   Začalo to bez jakéhokoliv varování. Vše fungovalo do poslední chvíle. A pak jsem přišel do garáže, vytlačil motorku a chtěl jsem odjed. Ale při zmáčknutí tlačítka startéru jsem slyšel jen točící se startér. Po několika pokusech jsem ještě zkusil zařadit rychlost a postrčením motorky protočit motor, jestli si to náhodou „ nesedne „ Stále nic a tak zastrčím motorku zpět do garáže a jdu žhavit PC a na internetu hledat rady a zkušenosti s takovými příznaky.
     Většina komentářů k tomuto problému končila konstatováním, že problém je ve volnoběžce. A tak jsem začal počítat. Sada pro renovaci volnoběžky kolem 1000Kč, celá volnoběžka cca 5-6000Kč. A šli na mě mrákoty.

   Pro zjištění rozsahu závady je třeba provést demontáž levého víka motoru a stáhnout rotor alternátoru. A tak jsem se

do toho pustil.

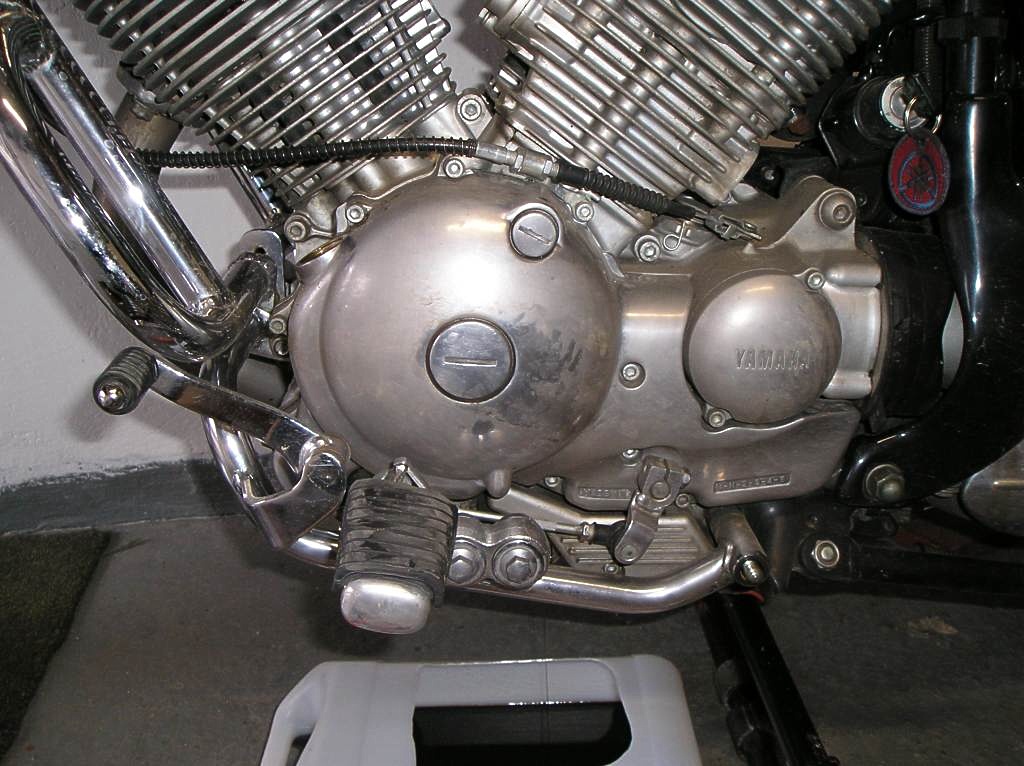

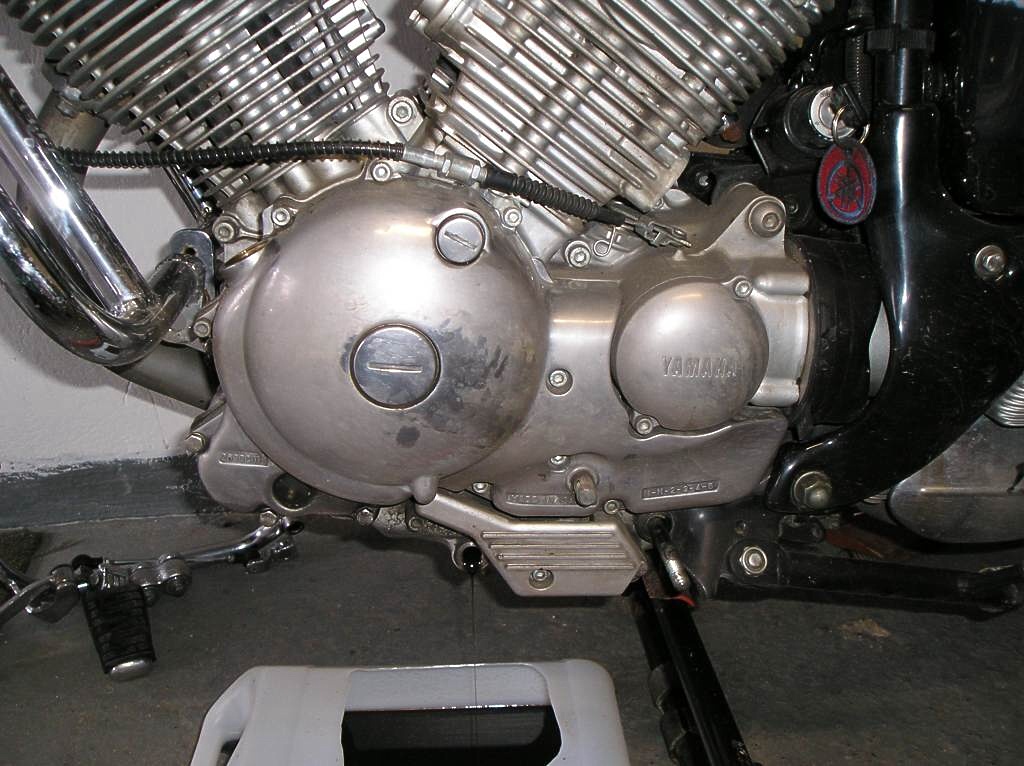

   Začal jsem samozřejmě vypuštěním oleje viz foto č.1 a potom jsem zdemontoval držák stupačky a řadící páky aby byl přístup ke spodním šroubům na víku motoru  viz foto č.2

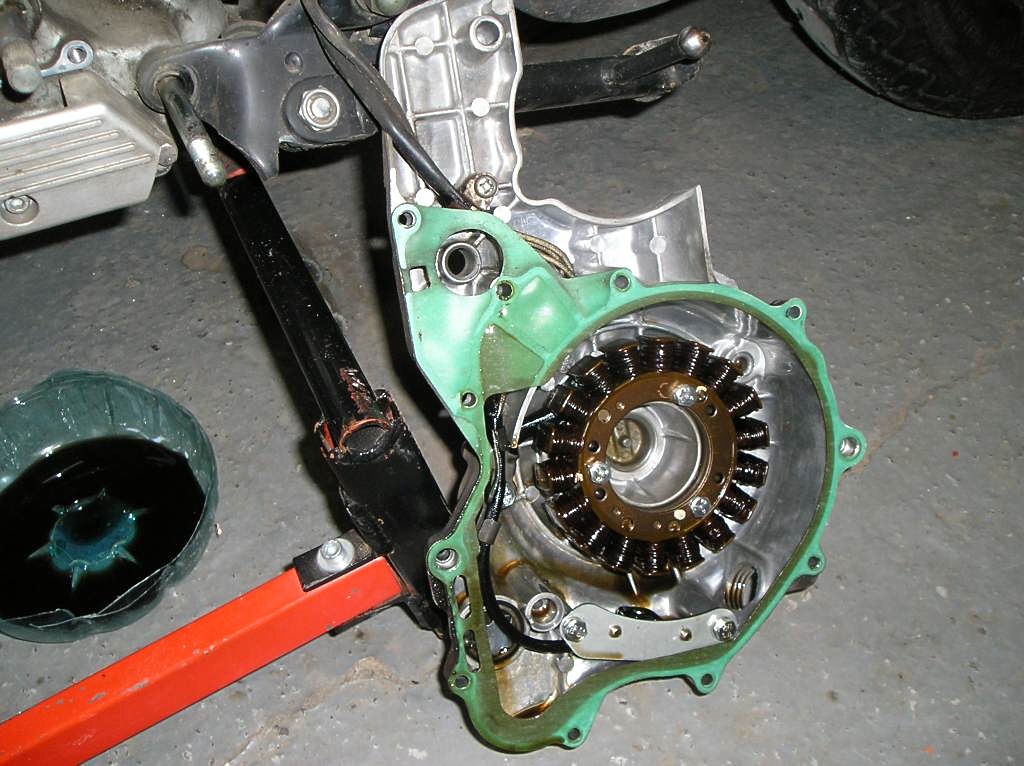

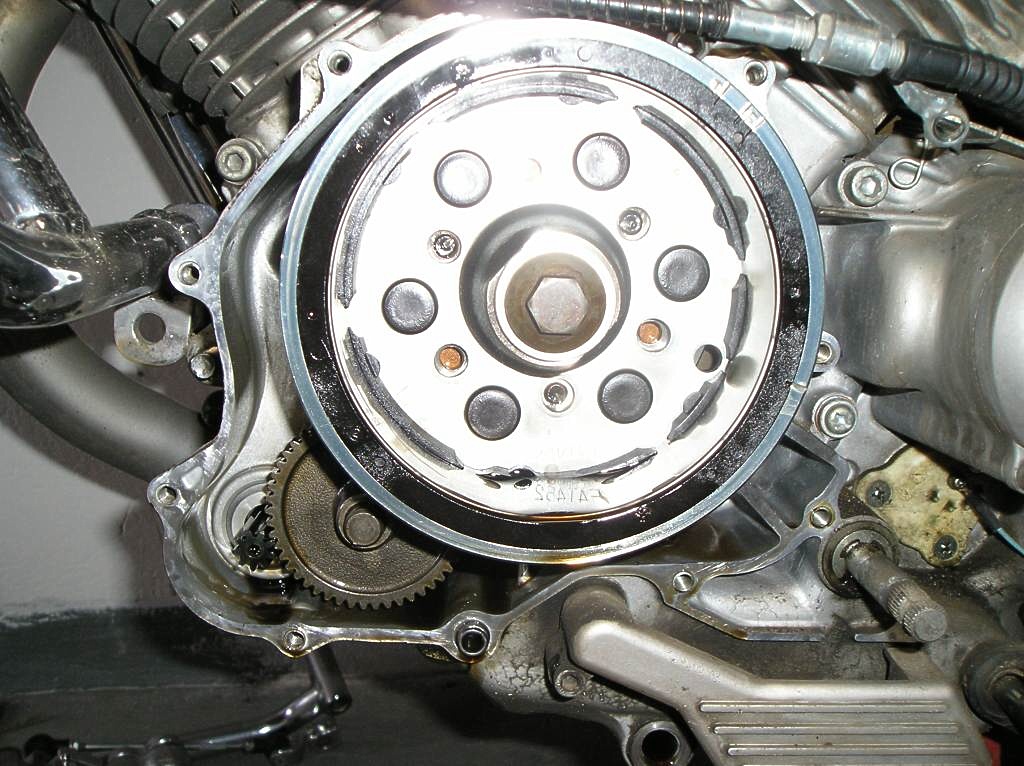

   Vyšrouboval jsem všechny šrouby a víko dal stranou viz foto č.3 Tím se otevřel přístup k rotoru alternátoru ke kterému je zezadu volnoběžka přišroubovaná viz foto č.4

   Rotor je proto potřeba stáhnou s kónusu hřídele. Nejdříve se musí povolit a vyšroubovat středový šroub, který drží rotor na hřídeli. Rotor se přidrží stranovým klíčem 32 a středový

šroub se povolí. Šroub má normálně pravý závit. Pak se musí k demontáži rotoru s hřídele

foto č.1
použít stahovák. Já jsem použil stahovák, který jsem měl ještě z JAWY 90 Cross. Jen jsem do něj vyvrtal tři nové díry pro šrouby s roztečí tří volných závitů v rotoru. Rozteč závitů je 70 mm. Potom jsem středový šroub stahováku opřel
foto č.2 foto č.3 foto č.4 foto č.5 foto č.6 foto č.7
přes ocelovou kuličku na střed hřídele a dotáhnul. Úderem kladiva do středového šroubu stahováku došlo k odskočení rotoru od hřídele viz foto č.5

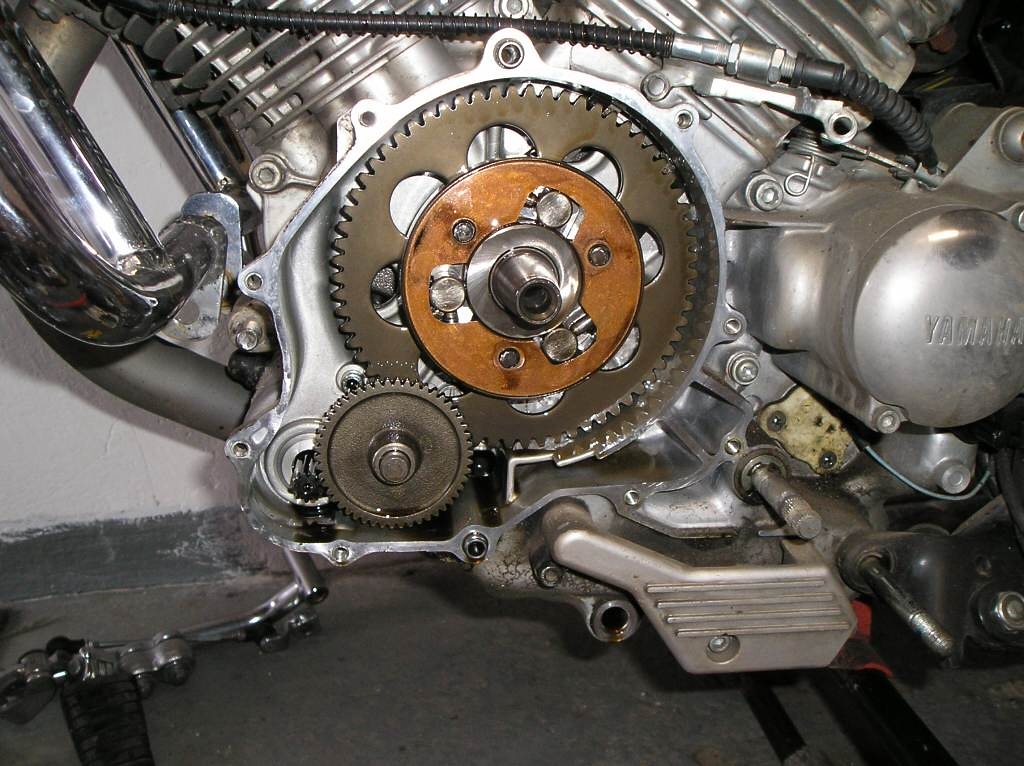

   Pak jsem objevil, v čem byl problém, že nešlo motorku nastartovat. Kdyby bylo vše v pořádku, tak by při demontáži rotoru šla s rotorem i volnoběžka, která je přišroubovaná třemi šrouby k rotoru. Ale mě zůstala volnoběžka po demontáži na hřídeli viz foto č.6 Tři imbus šrouby byly totiž ustřižené viz foto č.7
   Postup opravy :
   Koupil jsem tři kusy pevnostních imbus šroubů M8x12 ( pevnostní třída 12,96 ) potřel  je přípravkem na zajištění šroubů ( šroub i závit jsem předtím odmastit) a přišrouboval jsem jimi volnoběžku k rotoru. Šrouby jsem ještě zajistil

důlčíkem. Takhle vypadá komplet sešroubované volnoběžky s rotorem  viz foto č.8

   Potom už zbývá provést zpětnou montáž. Rotor s volnoběžkou nasadit na hřídel a zajistit šroubem. A v tom se objevil problém. Válečky jsou ve volnoběžce vloženy volně a proto, když se komplet rotoru s volnoběžkou nakloní do svislé polohy, aby se nasunul na hřídel, tak horní váleček vypadne. Tak jsem si lámal hlavu jak to vyřešit. Napadlo mě namazat váleček vazelínou a povedlo se. Váleček to podrželo a já mohl rotor s volnoběžkou nasunou na hřídel. Dotáhl jsem středový šroub a mohl jsem pokračovat. Přišrouboval jsem zpět víko
motoru. (V případě poškozeného těsnění dát nové). Namontoval jsem zpět držák stupačky

foto č.8
a řadící páky

   Jako poslední jsem našrouboval zpět vypouštěcí šroub oleje a nalil olej.

   Tak a teď jsem byl napnutý, jak to dopadlo. Zapnul jsem zapalování, zmáčknul startér a „ hurá „ motor naskočil.

   Myslím, že by se tento popis opravy mohl někomu hodit a proto jsem ho napsal.


Viragodědek




 Spojení na autora článku :
Text : Viragodědek


Foto : Viragodědek + Internet

??? ??? ???


Zpět do sekce : Co dělat
